Korrelator LD20HC
Avanceret 2-i-1-måleapparat til lækagesøgning via korrelation eller akustisk lækagelokalisering
Kombiapparat til korrelationsmåling og akustisk læksøgning
Korrelatoren LD20HC kombinerer kvalitetsengineering ”made in Germany” med den nyeste teknologi til lækagelokalisering i rørledninger eller drikkevandsnet og anbefales dermed som det optimale standardudstyr til vandforsyningsselskaber og udbydere af måleteknik.
Ved lækagesteder slipper vand ud under tryk og frembringer derved en udstrømningslyd, som bevæger sig i begge retninger gennem rørledninger og detekteres af meget følsomme sensorer, som kan monteres til tilgængelige steder som brandhaner eller ventiler.
Eftersom typen af vandrør altid har en indflydelse på lydspredning, er det muligt med LD20HC at specificere materiale og diameter af alle rør og undersøge op til 20 rørstykker med kun en måleproces.
Det optagne signal forstærkes og overføres via radiosignaler til korrelatoren, som muliggør en anvendelse af 256 frit valgbare filtre til signalet.
Også anvendelig til akustisk læk- og rør lokalisering
På LD20HC er det desuden muligt at tilslutte forskellige krops- eller gulvlydmikrofoner til aflytning, som f.eks. Eksisterende mikrofoner på kombi-detektoren LD6000 som LD6000 BMW.
Således kan man f.eks. verificere de læksteder, der er fundet ved hjælp af korrelation, ved hjælp af en kombineret anvendt gulvmikrofon, men også foretage enhver anden akustisk læk- og rørsøgning.
Takket være den patenterede smart-funktion kan man direkte på displayet se, hvad det drejer sig om: Potentielle læksteder vises som bjælkeindikator og på det stejleste niveau ligger lækstedet.
Hurtigere og nemmere kan man ikke finde læk akustisk!
Fordele i praksis:
- Kombiapparat til korrelationsmåling og akustisk læksøgning
- Avanceret måleteknik med ultrahurtig 6-kerne-processor i robust aluminiumskabinet
- 64 bit-trepunktskorrelation
- Frekvensanalyse (FFT)
- Det er muligt at specificere materiale og diameter for de rørafsnit, der skal måles
- Tidsbesparende korrelationsmåling af op til 20 rørafsnit i én målegennemgang
- Innovativ smart-funktion til endnu hurtigere akustisk punktlækagesøgning (patenteret teknologi)
- Brugervenlig vejledning med dual taster-touchdisplay-styring
- Yderst følsom lydoptager og effektive radiosendere – mere end 60.000 gange forstærkning
- Tilslutning til krops- og gulvstøjmikrofoner
Standardleveringsomfang LD20HC:
- korrelator LD20HC med to antenner og bæresele
- LD K – støjbeskyttet hovedtelefon
- Ladenetdel
- LD-TA – Sender 1 inkl. lydoptager, farve rød
- LD-TB – Sender 2 inkl. lydoptager, farve gul
- Transportkuffert til måleapparat, LD-TA, LD-TB og tilbehør
Ekstraudstyr
- LD-TC – Sender 3 inkl. signaloptager, farve blå
- LD20 MA – Magnetfodantenne til korrelator med forstærkning
- LD20 MA+ – Magnetfodantenne til korrelator med
forstærkning (4 dB mere) - LD20 Hydro – Hydrofon uden manometer
- LD20 Hydro UF – Adapter til hydrofon på DIN-hydrantklo med 1 tomme indvendigt gevind til montering med hydrantnøgle
- LD6000 VK – tilslutningskabel til gulvmikrofoner
- LD6000 BMW – vindbeskyttet gulvmikrofon (med dødmandsknap)
- LD6000 BM – Universalmikrofon med magnetadapter
- LD6000 DA – Trefodsadapter
- LD6000 VL – Tastestavsforlænger med spids
Metodefordele ved korrelationsmålingen med LD20HC
Korrelation er en computerstøttet metode, hvormed der kan foretages meget nøjagtige læksøgninger.
Fra hvert læksted udgår der en støj, der breder sig langs med røret og overføres til brandhaner, armaturer eller spjæld. I op til tre kontakt-målepunkter registreres lyden af de superfølsomme signalfangere og overføres via LD-radiosenderen til korrelatoren. LD20HC beregner ud fra disse signalers tidsforskelle, under hensyntagen til materiale, rørdiameter og målestrækningens længde den nøjagtige lækposition.
Under læksøgninger med andre elektroakustiske metoder – især når der er tale om lange rørledninger – pga. forstyrrende faktorer som vejr, rørets læggedybde eller en høj støjkulisse kan være svære at gennemføre, kan et læksted lokaliseres problemfrit med korrelation også i sådanne tilfælde.
Køb
/da_DK/3110008205/Korrelator-LD20HC-55870-1485426779.jpg)

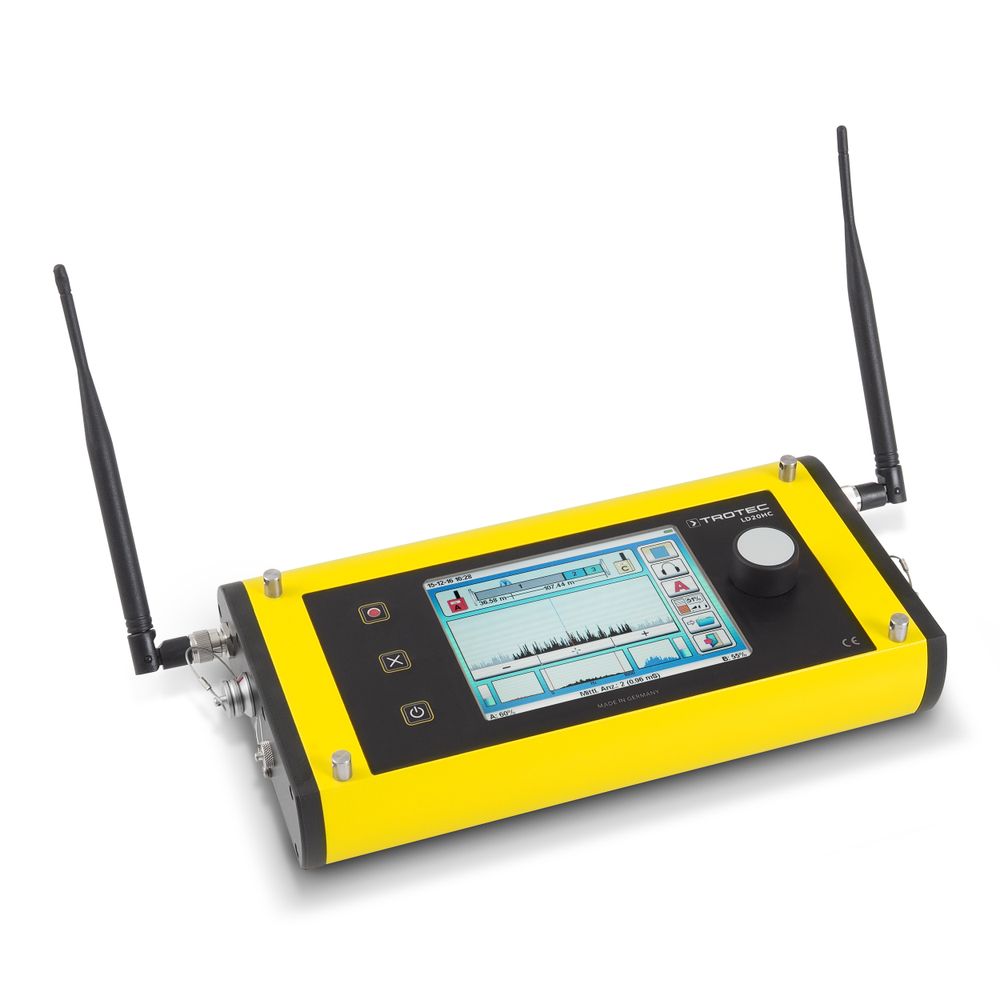

Korrelator LD20HC
86.999,95 Kr inkl. moms Vis nettopris ekskl. moms
Tekniske data
| Tekniske data | ||
|---|---|---|
| Generelt | ||
| Varenummer | 3.110.008.205 | |
| Lyd | ||
| Måleprincip | Piezokeramik Følsomhed >1000pC/g |
|
| Måleområde min. [Hz] | 0 | |
| Måleområde maks. [Hz] | 5.000 | |
| Frekvensområde | Lyd | 0-4000 Hz akustisk lækagelokalisering | |
| Måleopløsning Geophone | 0 - 99 digit (ækvivalent med dB) | |
| Måleopløsning korrelation | 5 cm ved 100 m målestrækning | |
| Filter | 256 Højpas- og lavpasfilter | |
| Forstærkning [dB] | 120 | |
| Indgangsimpedans [Ω] | Lyd | 1 MΩ | |
| Udgangsimpedans [Ω] | Lyd | <10 Ω | |
| Dataoverførsel [Radio] | ||
| Sendefrekvens [MHz] | 433/ 434 MHz | |
| Sendeydelse [mW] | 500 | |
| Display | ||
| 5,7" touch-farve-LCD | ||
| baggrundsbelyst | ||
| Display | ||
| Datalager | op til 100 målinger pr. driftsmodus | |
| Interfaces | ||
| 2 x SMA antennebøsninger | ||
| Bajonet-sensortilslutning (IP65) | ||
| 3-pin hovedtelefontilslutning (IP65) | ||
| 4-pin ladestik (IP65) | ||
| USB-kabeltilslutning (IP65) | ||
| Apparatets styring | ||
| Touchfunktion | ||
| Knapper | ||
| Drejeregulator | ||
| Understøttede sprog | DA, EN, FR, IT, PT, PL, SE, TR, HR, SL, SK, CN | |
| Husudførelse | ||
| Aluminium | ||
| pulverlakeret | ||
| Kapslingsklasse | ||
| IP65 | ||
| Omgivelsesbetingelser | ||
| Drift - min. temperatur [°C] | -10 | |
| Drift - maks. temperatur [°C] | 55 | |
| Lager - min. temperatur [°C] | -25 | |
| Lager - maks. temperatur [°C] | 65 | |
| Driftstid | ||
| > 10 h kontinuerlig drift | ||
| Energiforsyning | ||
| Batteritype | Ni-MH batteri, 8.500 mAh | |
| Dimension | ||
| Længde (uden emballage) [mm] | 380 | |
| Bredde (uden emballage) [mm] | 155 | |
| Højde (uden emballage) [mm] | 67 | |
| Vægt | ||
| (uden emballage) [kg] | 2,9 | |
| (inkl. emballage) [kg] | 4,2 | |
| Standardlevering | ||
|---|---|---|
| Standardlevering | ||
| Måleapparat | ||
| Antenne(r) | ||
| Bærerem til måleapparat | ||
| LD K - støjbeskyttet hovedtelefon | ||
| Ladeapparat | ||
| LD-TA – Sender 1 inkl. lydoptager, farve rød | ||
| LD-TB – Sender 2 inkl. lydoptager, farve gul | ||
| Transportkuffert | ||
| Betjeningsvejledning | ||
| Batteri(er) | ||
| Målbare målværdier og funktioner | ||
|---|---|---|
| Funktioner og udstyr | ||
| Korrelation læksøgning (automatisk, manuel) | ||
| Akustisk læksøgning (F&L, Smart) | ||
| Automatisk filtertilpasning | ||
| Automatisk forstærkning | ||
| Præferencehukommelse til manuelle filterindstillinger | ||
| Lydniveau-overstyringsbeskyttelse | ||
